超声波发生器产品特点Ultrasonic Generators Product Characteristics
单片机控制，IGBT工作模式，超声波输出功率较旧式电路增加15%以上，且连续无级可调，液晶显示。
超声波发生器装置工作电压220 V Ac±10％，超声波发生器具有过压，过流，输出短路等保护措施。
超声波发生器具有功率无级调节的功能，输出功率可实现10～100%的连续调整，以适应各种清洗对象的要求。
超声波发生器配备有数字式超声波工作时间0～999min 设定，精确到秒，实现无人自动值守。
Singlechip-control, IGBT operating mode, the ultrasonic output power is greater than that of the old style circuit by over 15%, and it works in a continuous way without adjustable steps, liquid-crystal display
The ultrasonic generator operating voltage 220 V AC±10％，and ultrasonic generator has various protective measures against the potential dangers of overvoltage, overcurrent and output short-circuit.
The ultrasonic generator has the function of stepless adjustment for its power, and its output power can realize 10～100% continuous adjustment, in order to better suit various objects to be cleaned.
The ultrasonic generator is equipped with digital display of ultrasonic work time 0～999min settings, correct to seconds, and it can control and regulate automatically , needless for care by people.
|
产品型号 |
US3000LC型 |
|
驱动功率 |
3000W |
|
工作频率 |
15-40K |
|
输出电流范围 |
1-10.0A |
|
功率控制 |
0-100%可调 |
|
工作电压 |
AC220V ±10% 50/60Hz |
|
环境温度 |
-10-40℃ |
|
产品净重 |
6.5KG |
|
外型尺寸 |
406*228*115mm |
注意：超声波电源严禁长时间在超出额定电流状态下运行。

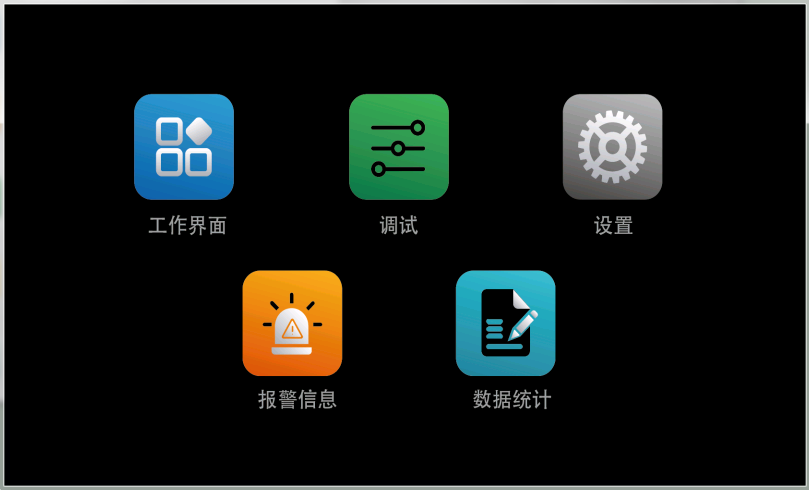

通电开机后显示主菜单。

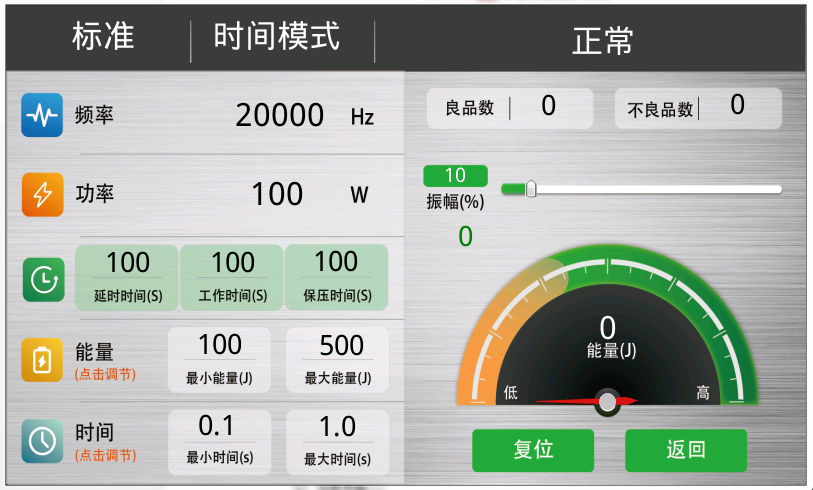

3.1工作界面
3.1.1标准：显示当前选中工作模式。
3.1.2时间模式：是显示当前选中超声的超声方式。
3.1.3正常：表示当前机器状态。
3.1.4频率：显示当前频率。
3.1.5功率：显示当前工作时瞬间功率值。
3.1.6延时时间：显示发超声前要延时的时间。
3.1.7工作时间：显示发超声时长。
3.1.8保压时间：显示发完超声后，保持时间。
3.1.9能量：最小能量，最大能量（可以点击设置0-10000J），用来判断本次操作3.1.10时间：最小时间最大时间（可以点击设置0.01-9.99S），用来判断本次操作
3.1.11良品数：统计操作多少符合设置条件数目。
3.1.12不良品数：统计操作多少不符合设置条件数目。
3.1.13振幅：设置并显示当前超声工作功率百分比。
3.1.14复位键：发生故障报警时，需要按此复位一次。以保证机器能正常工作。
3.1.15返回键：返回菜单界面 。

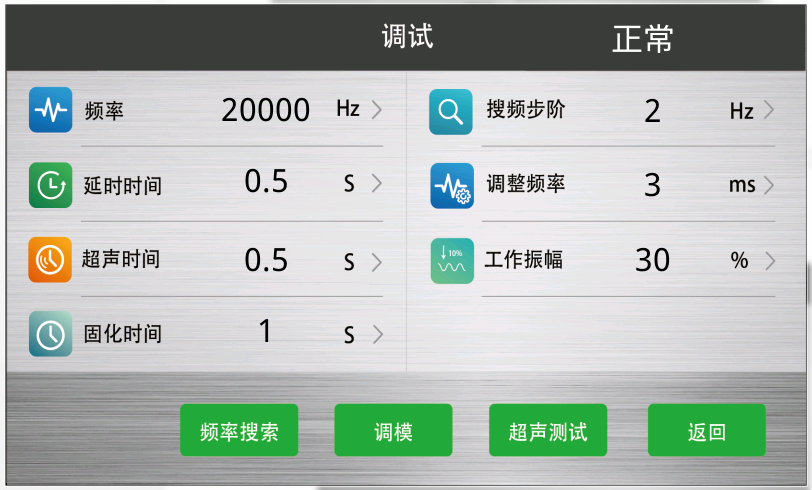

3.2调试界面
3.2.1正常：表示当前机器状态
3.2.2频率：显示当前频率
3.2.3延时时间：设置当前延时时间（0-99.99S）
3.2.4超声时间：设置当前超声时间（0-9.99S）
3.2.5固化时间：也叫保压时间，设置当前超声时间（0-99.99S）
3.2.6搜频步阶：决定搜频速度，（1-100），值越大，搜3.2.7频速度就越快，但相对搜频精度会偏差比较大一些。
3.2.8调整频率：工作时自动跟踪速度（0-50），值越�。髡俾试娇�。
3.2.9工作振幅：当前工作振幅。
3.2.10频率搜索：点动一次，手动搜频一次。
3.2.11调模：点动一次，在DB25输出端口中第7脚接通电磁阀，手动控制气缸压下，再点动一次，电磁阀断电，气缸提起。
3.2.12超声测试：长按连续，松开停止工作。
3.2.13返回：返回菜单界面。
3.3注意事项
3.1确认电源电压是否符合本机工作额定电压，超声波电源工作电压一般为AC220V，如接错输入电压会出现损坏配件导致超声波电源无法正常工作。
3.2注意检查超声波电源与震子的频率值是否一致，避免出现损坏超声波电源、震子或调试异常情况。
3.3请将超声波电源放置于通风干燥处。
3.4安装时，超声波电源左、右部及后部距离遮挡物应大于10cm,以利于散热。
3.5安装时，超声波电源保护地线必须保证良好接地，以免发生意外触电危险。
3.6严禁湿手操作超声波电源，以防触电。
