型号 |
谐振频率 |
静态电容 |
谐振阻抗 |
外型尺寸 |
功率 |
绝缘阻抗 |
|
（KHz） |
(PF) |
(Ω) |
直径×高度 |
（Ｗ） |
(2500DC) |
|
|
kelisonic-3540 |
40±0.5 |
4200±10% |
≤20 |
45×55 |
50 |
≥1000M |
|
kelisonic-3825 |
25±0.5 |
4800±10% |
≤20 |
58×76 |
60 |
≥1000M |
|
kelisonic-3828 |
28±0.5 |
4800±10% |
≤20 |
59×68 |
60 |
≥1000M |
|
kelisonic-3840 |
40±0.5 |
4800±10% |
≤20 |
48×44 |
60 |
≥1000M |
|
kelisonic-3868 |
68±1.5 |
5100±10% |
≤20 |
50×65 |
60 |
≥1000M |
|
kelisonic-3880 |
80±1.5 |
4200±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38100 |
100±1.5 |
5100±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38120 |
120±1.5 |
5100±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38132 |
132±1.5 |
4200±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38170 |
170±3 |
5100±10% |
≤25 |
62×42 |
60 |
≥1000M |
|
kelisonic-4525 |
25±0.5 |
7800±10% |
≤20 |
68×76 |
80 |
≥1000M |
|
kelisonic-4528 |
28±0.5 |
7800±10% |
≤20 |
67×67 |
80 |
≥1000M |
|
kelisonic-5025 |
25±0.5 |
9000±10% |
≤20 |
67×80 |
100 |
≥1000M |
|
kelisonic-5028 |
28±0.5 |
9000±10% |
≤20 |
67×67 |
100 |
≥1000M |
|
kelisonic-25200 |
200±3 |
2600±10% |
≤35 |
30×35 |
25 |
≥1000M |
|
kelisonic-3825 |
25±0.5 |
3800±10% |
≤20 |
58×76 |
60 |
≥1000M |
|
kelisonic-3828 |
28±0.5 |
3800±10% |
≤20 |
59×68 |
60 |
≥1000M |
|
kelisonic-3833 |
33±0.5 |
3800±10% |
≤20 |
48×61 |
60 |
≥1000M |
|
kelisonic-3840 |
40±0.5 |
3800±10% |
≤20 |
48×51 |
60 |
≥1000M |
|
kelisonic-4520 |
20±0.5 |
5200±10% |
≤20 |
67×95 |
80 |
≥1000M |
|
kelisonic-4525 |
25±0.5 |
5200±10% |
≤20 |
68×76 |
80 |
≥1000M |
|
kelisonic-4528 |
28±0.5 |
5200±10% |
≤20 |
67×67 |
80 |
≥1000M |
|
kelisonic-5025 |
25±0.5 |
6500±10% |
≤20 |
67×80 |
100 |
≥1000M |
|
kelisonic-5028 |
28±0.5 |
6500±10% |
≤20 |
67×67.5 |
100 |
≥1000M |
|
kelisonic-5040 |
40±0.5 |
6500±10% |
≤20 |
67*54 |
100 |
≥1000M |
|

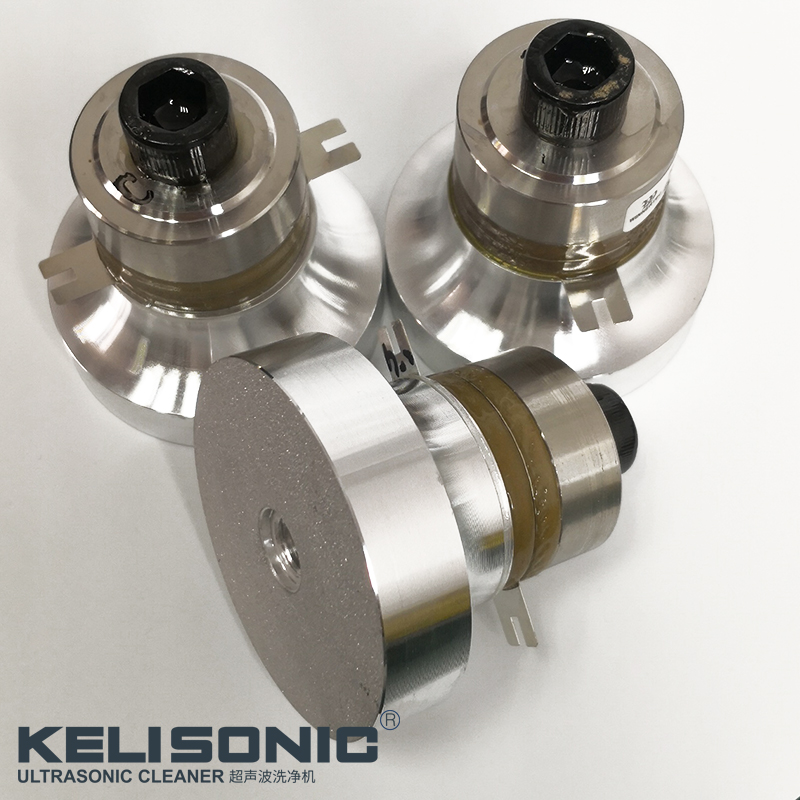

kelisonic-28/40 |
28/40±0.5 |
3800±10% |
≤30 |
65×70 |
60 |
≥1000M |
|
kelisonic-28/40 |
28/40±0.5 |
5200±10% |
≤30 |
65×70 |
60 |
≥1000M |
注：前盖安装面如是需要螺钉安装的，螺孔尺寸均（直径*牙距*深度）为M10*1.0*10
问：如何判别换能器正负极？
答：两片压电陶瓷晶片中间所在的电极是正极；与金属接触的电极片为负极。
问：超声波清洗换能器如何接线？
答：并联接线法，耐高温纤维导线需穿孔绕结再锡焊，忌搭焊，避免出现电极打火现象。
问：超声波清洗器安装时要注意什么？
答：安装时超声波清洗槽或者超声波振板的接触面要喷砂处理,超声波振头的喷砂面要采用酒精清洁，不同材料厚度需施加不同扭力
问：换能器如何绝缘和测试？
答：裸露在外导线及锡焊接部位采用热缩套管或加硅胶涂覆密封。
问：超声波清洗换能器功率定义？
答：清洗换能器功率，一般为额定平均功率，是指在谐振频率下的输入电功率。
问：超声波清洗机换能器如何排布？
答：超声波清洗换能器的排布，取决于水槽的结构，考虑不同频率的有效作用距离，再将功率密度代入计算取整即可。
问：超声波清洗机调试时为何有多个频率？
答：超声波清洗换能器安装后调试机器时，强电场条件下在其谐振点附件有四个频率，较低的是振子横向振动频率，接下来是振子与不锈钢粘合形成振动方向上的整体频率，稍低于换能器固有频率，第三是换能器固有频率，第四是换能器中晶片径向振向频率。其中第二和第三是可用的频率。另外，电路电感匹配不佳时，会有偏离频率起振现象。
